一、简介

4K视频采集卡是公司研发的一款 4K30 HDMI 4路输入与1路环出的音视频采集卡。其HDMI输入最高支持 3840x2160@30fps 的视频，井支持同源同质环出，输出接口采用 USB3.0，兼容 USB2.0，可输出一路 MJPEG 或者YUV 视频流，还支持一路耳麦音频和调音台音频输入和一路混音输出。

本产品采用先进的音项处理方案，针对游戏直播或者视频会议等应用，提供了灵活的音频输入输出接口，支持 Line in ，耳麦和HDMI音源三路混音，从 Speaker 或 USB 接口输出；支持无编码YUV 视频格式传输，数据无压缩，画质优秀，非常适用于 OBS 等直播和会议软件。

此外，非常重要的是，无论是 MJPEG 编码或者 YUV 视频数据，其码流传输均遵从 UVC 协议，而音频码流传输则遵从 UAC协议，可以在 Windows/Linux/Mac os 等操作系统设备上免驱动运行，即插即用。

二、功能特点

1、设备采用USB 3.0，HDMI 1.4接口，传输速度更快，画面更稳定。HDMI 支持4K信号输入,4K信号环出，USB支持采集1080P分辨率。

2、支持4路HDMI画面同时采集，支持多种画面布局模式（画中画模式、四画面模式、上下模式、左右模式和特殊模式等）。

3、支持无缝切换，4个机位信号源之间切换不黑屏，不卡顿。

4、支持YUY2视频格式，无压缩图像格式，还原视频的真实景象。

5、支持麦克风音频输入合成到USB采集卡画面。

6、 使用采集卡直播可通过网络把采集到的视频传送至各大直播平台。

7、兼容Windows/Mac os/Linux安卓等系统即插即用，适用于OBS/Potplayer等录制软件。

8、内部搭载多种高性能音视频编码芯片，保障产品稳定运行，告别延迟、卡顿、闪屏等问题。

10、适用于游戏直播、带货直播、会议录制、教学录制、户外录制、医疗录制等应用场景。

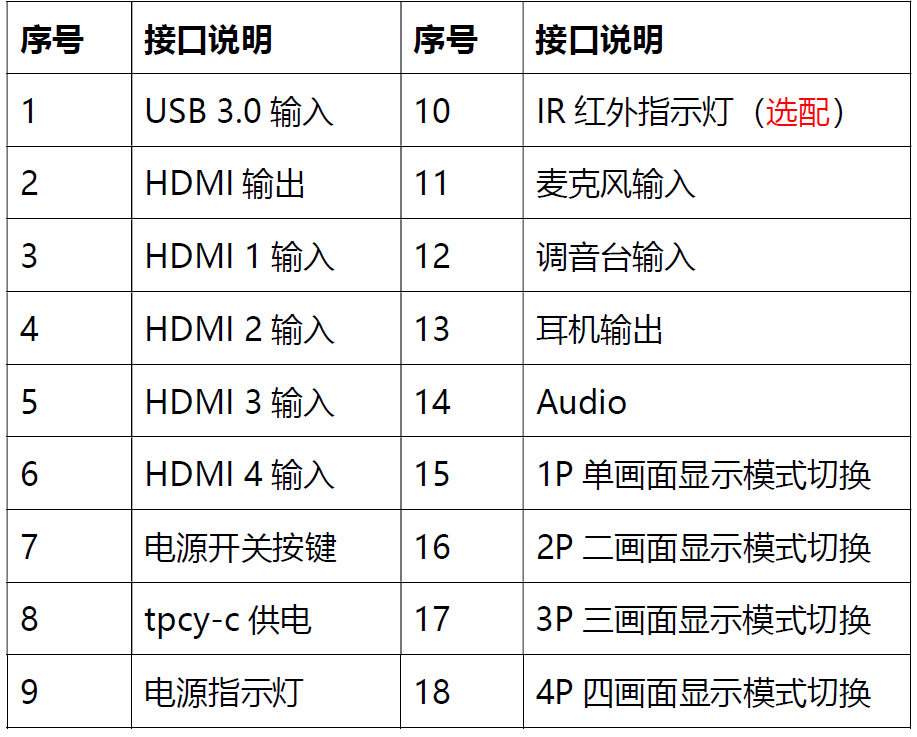

三、接口定义

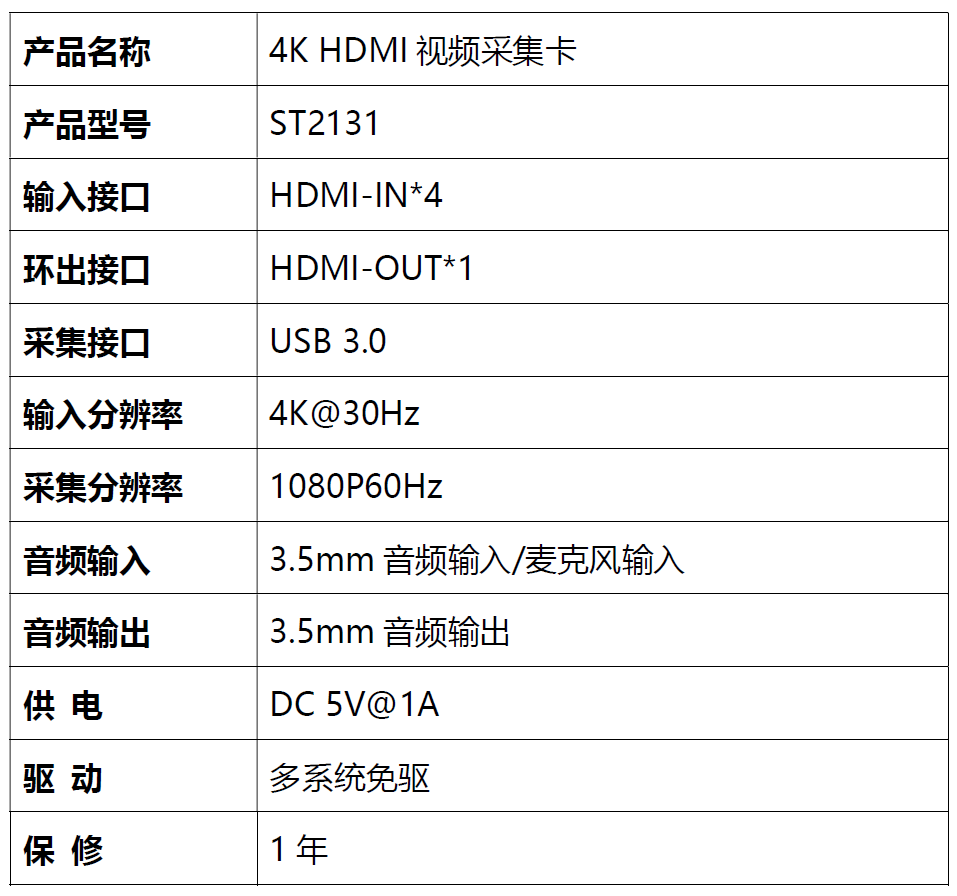

四、规格参数

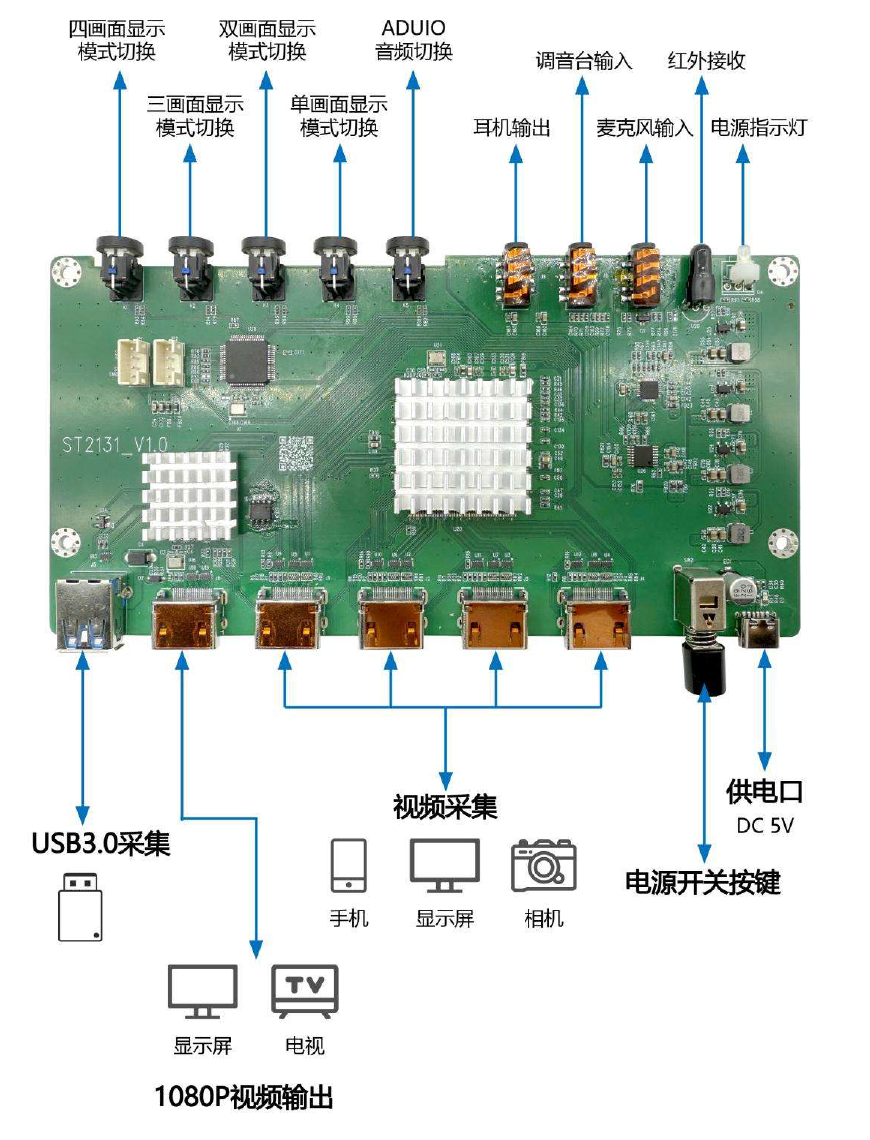

五、连接示意图
