一、系统概述

一体式拼接处理器（又称多屏图像处理器、多通道画面处理器）是新推出的一款使用一体式设计、全新架构、UI设计的超高清视频信号采集与传输，视频图像解析度可达RGB色域中全4:4:4色度取样的多功能拼接处理器。其采用纯硬件FPGA+嵌入式架构，可为客户提供丰富的个性化功能定制，实现9屏和16屏内的任意拼接需求，性价比极高。

产品支持多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种方式的显示功能，支持PC、平板等多种控制方式。

二、功能特点

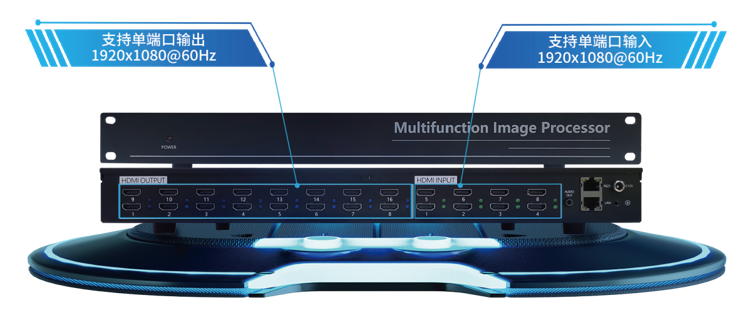

1.一体式设计、即插即用

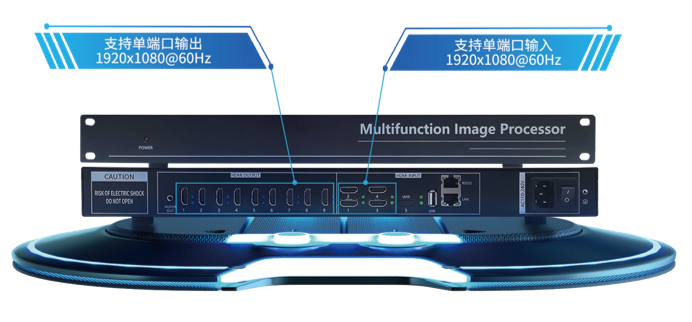

输入1-4通道支持单端口采集1920×1080@60Hz高清信号，输出1-9通道支持单端口输出1920×1080@60Hz高清信号。（4进9出外置拼接处理器）

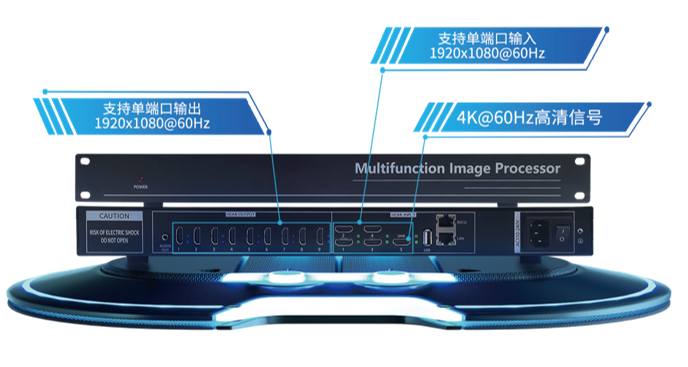

输入1-4通道支持单端口采集1920×1080@60Hz，输入5通道支持单端口采集4K@60Hz，输出1-9通道支持单端口输出1920×1080@60Hz。（5进9出外置拼接处理器）

设备采用一体式设计，支持单端口采集/输出1920×1080@60Hz高清信号。（8进16出外置拼接处理器）

2.多种拼接、随意搭配

支持任意视频信号上墙拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等。

3.单屏9窗、实时显示

支持单屏9窗，画面实时无丢帧显示，窗口操作流畅，不卡顿、不闪烁、不黑屏，各种大型活动现场，轻松HOLD住。

4.高清底图、滚动字幕

高清矢量字幕，滚动速度任意调节，4K高清静态底图，更换快捷，让大屏底图更绚丽多彩。

5.场景轮巡、任意切换

支持超过1000个以上预案场景保存，可自定义场景轮巡时间间隔，轻松实现各种场景的任意切换。

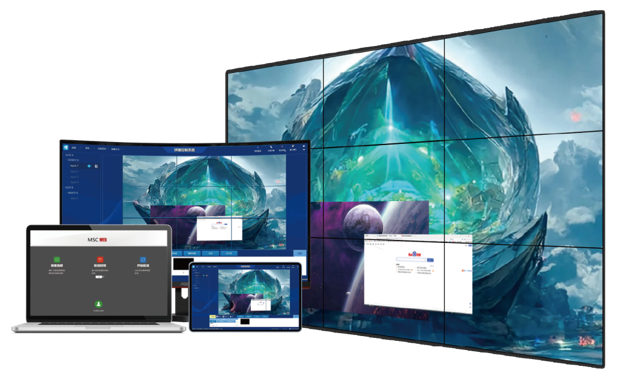

6.Web一键控制、实时回显

支持PC和移动端在Windows、IOS安卓、鸿蒙等系统上通过Web浏览器进行场景保存删除、切换预案场景等操作。用户可直接在控制端（电脑或者平板）回显当前的开窗信号，实时监控每路信号是否正常，实现了输入通道的可视化管理。

8.音频解嵌、独立输出

设备内置FPGA音频解嵌及切换功能，音频独立输出，一键调整音量大小，满足更多场景需求，管理更简捷高效。

9.无缝切换、高效运行

画面、场景切换延时<30ms，无缝、无卡顿、无蓝屏、无闪屏。

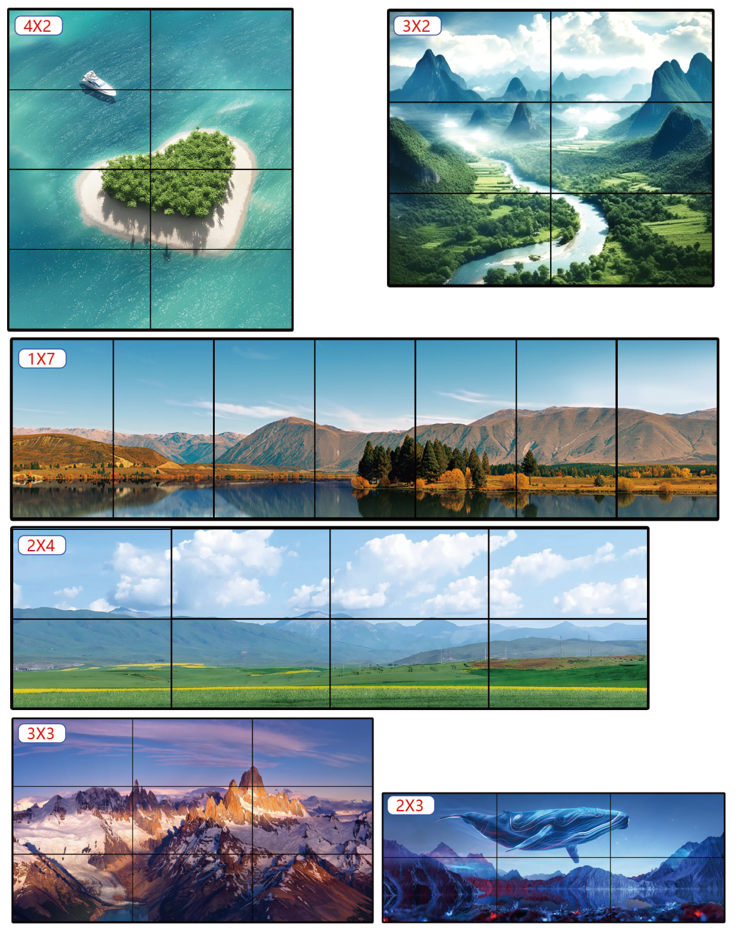

10.高分辨率点对点拼接

支持9屏内点对点拼接模式（4×2、2×4、2×3、3×2、3×3、1×7等）或者4K分辨率内等比不变形拼接模式（5进9出外置拼接处理器选配）。

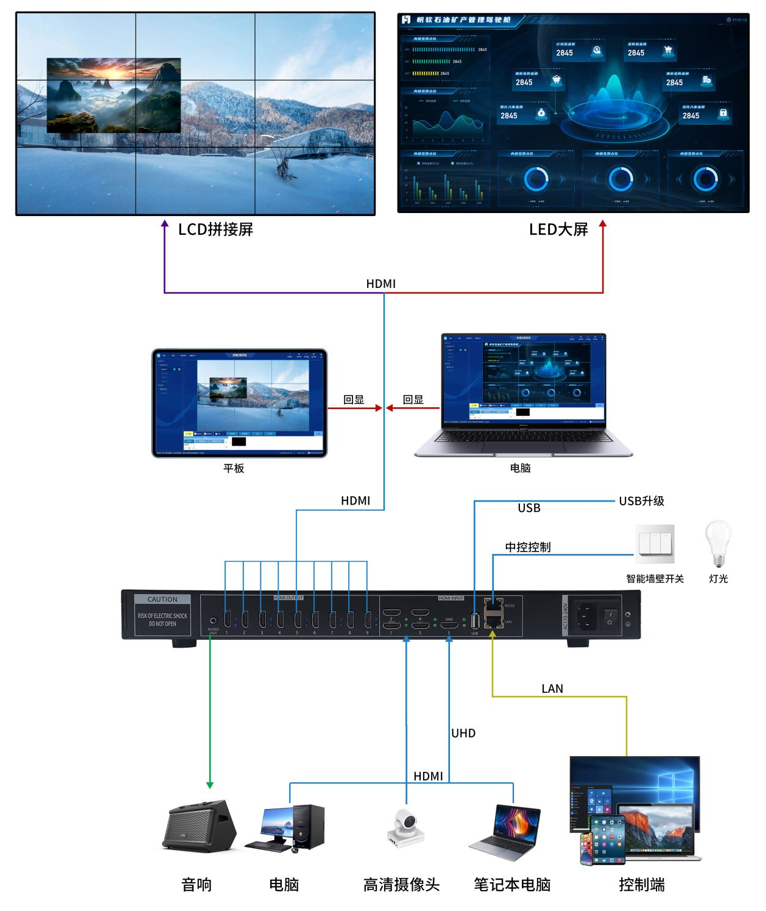

三、连接示意图

（以5进9出为例）

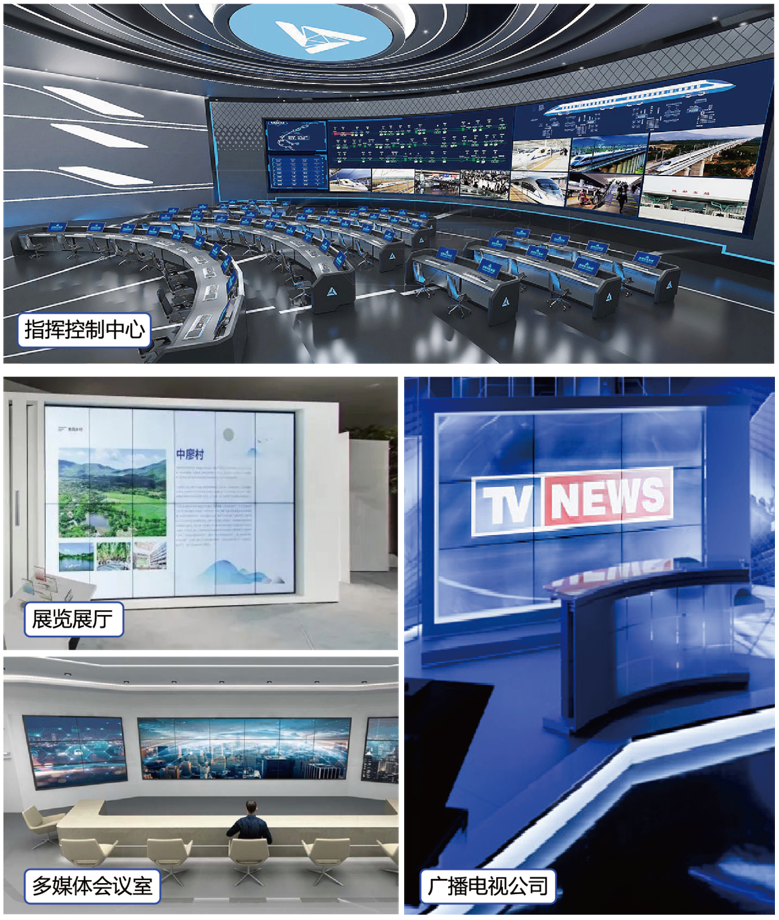

四、应用场景
