投影融合处理器是构建投影无缝显示系统的核心设备，通过多模块协同实现多台投影机的画面拼接与优化。其核心组件可分为以下四部分：

　　一、信号输入接口模块

　　1、功能：支持多种信号源接入，如HDMI、USB、网口、MSATA、WIFI等，兼容计算机、摄像机、播放器等设备，确保多格式图像数据稳定输入。

　　2、应用场景：在展览展示中，需同时接入高清视频信号与实时数据流，接口模块需支持高带宽传输，避免画面卡顿或失真。

　　二、图像处理核心模块

　　1、关键组件：

　　几何校正引擎：通过非线性算法调整画面形变，适配弧形幕、球幕等异形屏幕，消除投影机物理位置偏差导致的图像扭曲。

　　色彩匹配系统：采用10-bit色深处理技术，结合色度计校准，确保多台投影机色彩一致性误差≤0.05(ΔE值)。

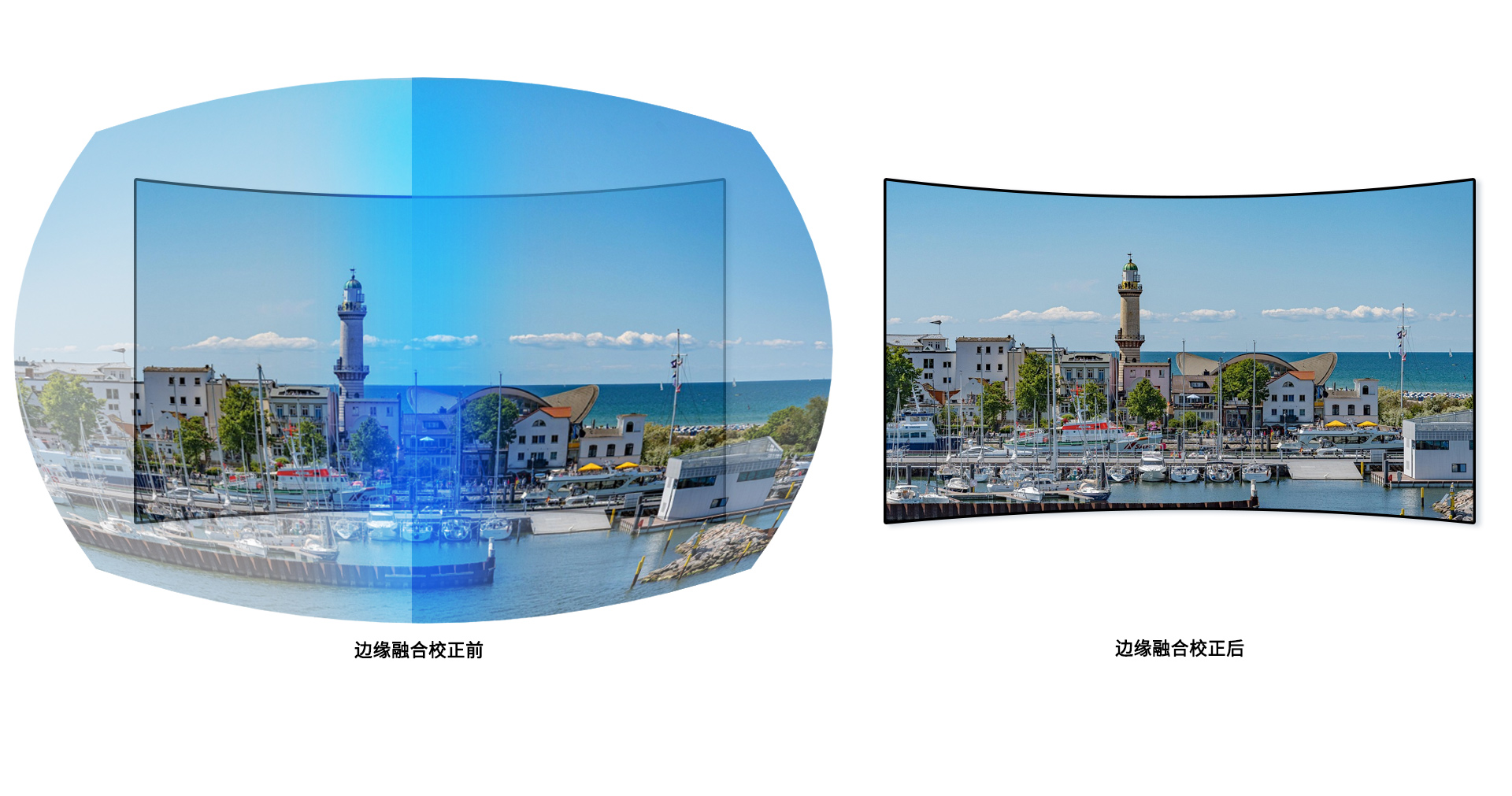

　　边缘融合算法：动态调整重叠区域像素亮度，实现16bit灰度级羽化过渡，消除拼接缝隙，亮度均匀性达95%以上。

　　2、技术参数：需支持4K@60Hz信号实时处理，延迟≤30ms，满足动态内容流畅播放需求。

　　三、控制与输出接口模块

　　1、控制接口：

　　支持RS232串口、网络协议(如HTTP/RTSP)及移动端APP控制，实现远程参数调校与状态监控。

　　内置可视化调试界面，可实时显示几何校正网格与色彩匹配曲线。

　　2、输出接口：

　　提供多路HDMI输出，单通道最高支持3840×2160@60HZ分辨率，兼容不同品牌投影机输入需求。

　　支持EDID管理，自动匹配投影机最佳分辨率与刷新率。

　　四、散热与供电管理模块

　　1、散热设计：采用涡轮风扇+热管散热结构，满载运行时核心温度≤65℃，确保7×24小时稳定运行。

　　2、供电系统：内置双冗余电源模块，支持热插拔，单电源故障时自动切换，保障系统不间断运行。

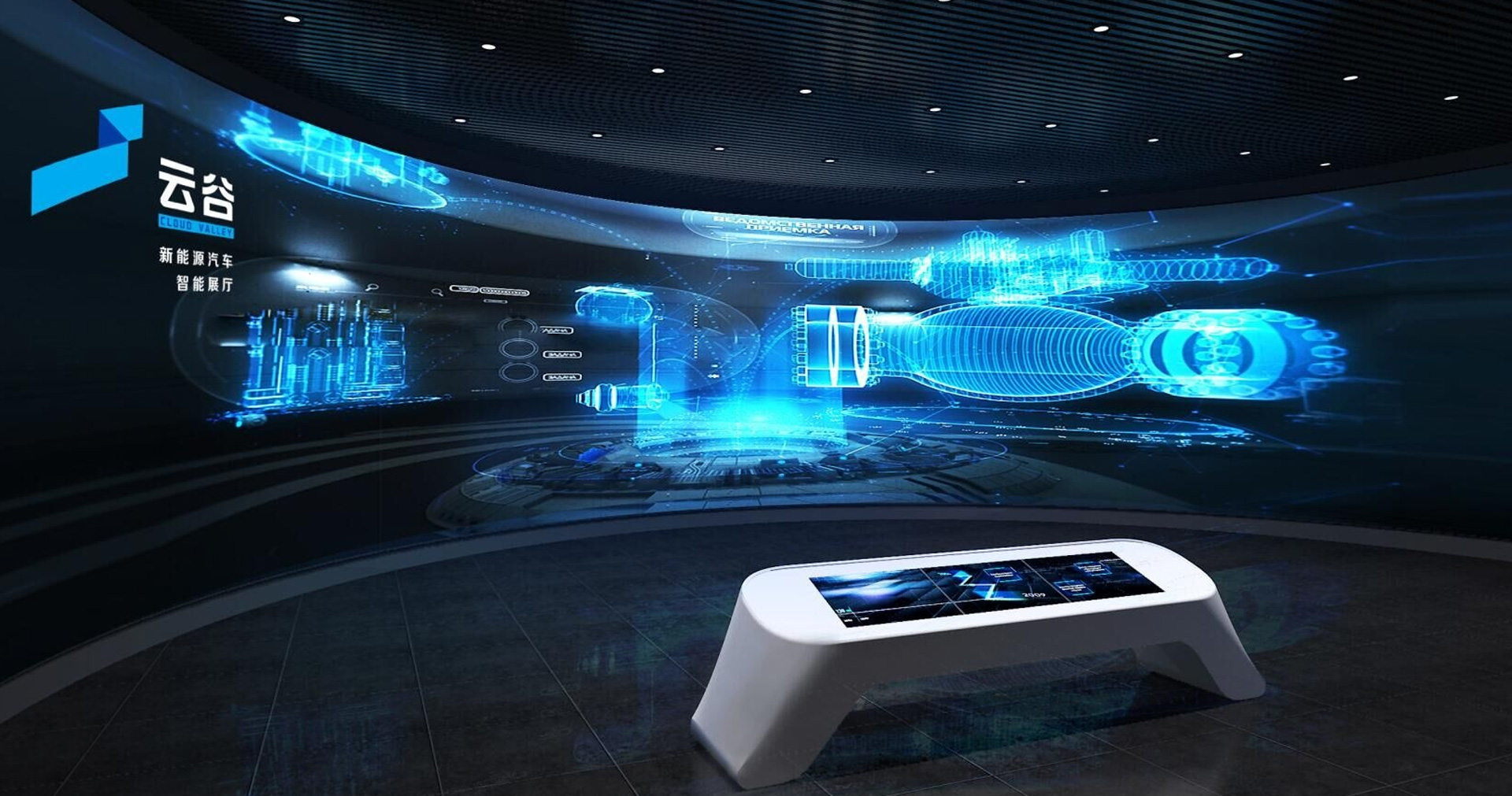

　　通过上述模块协同工作，投影融合处理器可实现无缝拼接、高分辨率输出、智能校准，该设备广泛应用于主题公园、指挥中心、沉浸式剧场等场景，是构建大型显示系统的技术基石。
