1、产品概述

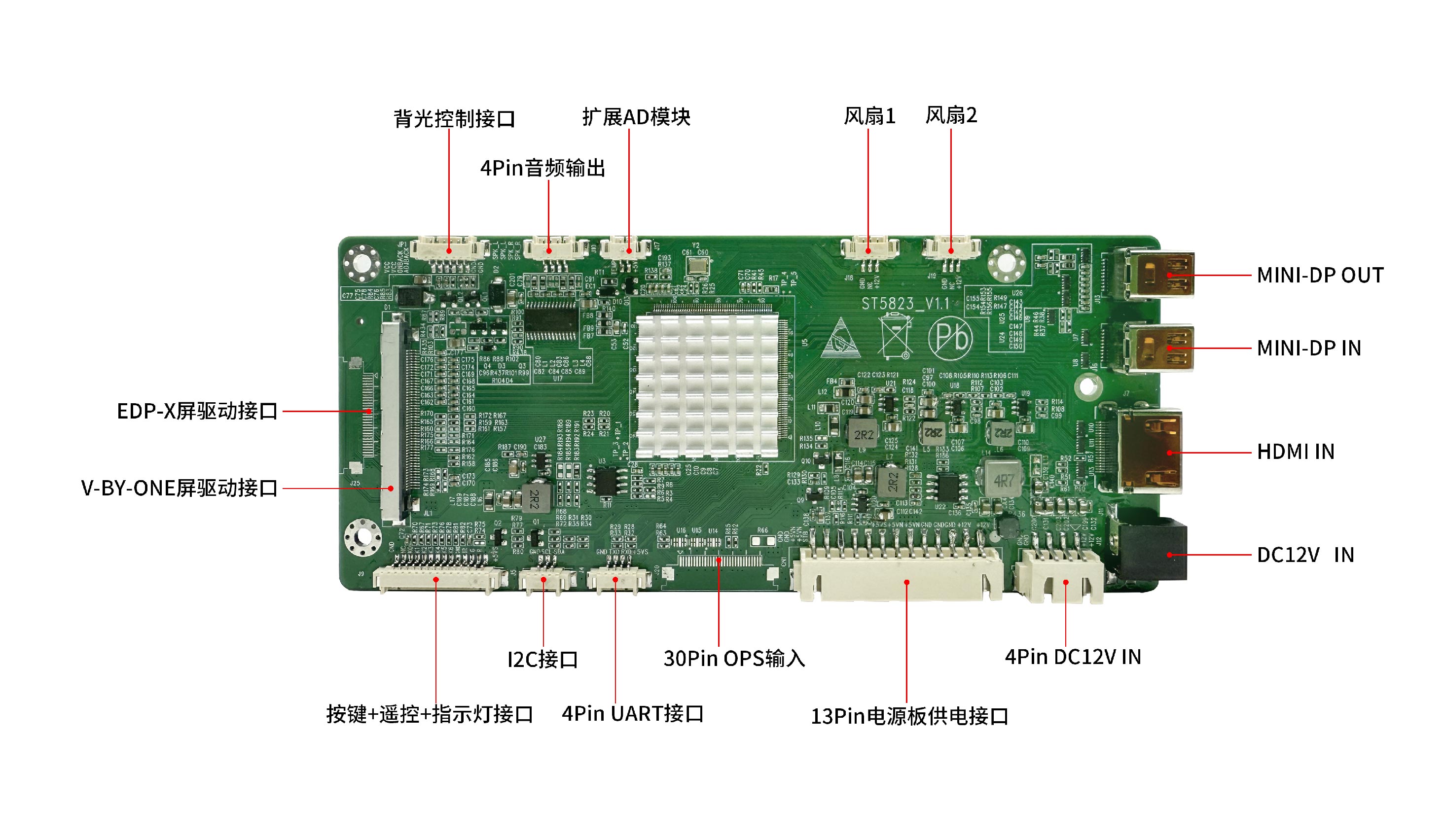

ST5823是一款全面高性能的条形屏拼接显示驱动板。内含强大的视频处理功能，能输出高质量的画面。支持DP(MINI)， HDMI，内置OPS（可选）等接口输入，支持任意输入转DP(MINI)输出，支持全4096×2160＠60HZ(HDMI/DP信号)以内高清信号输入输出，支持4K超高清 V_BY_ONE/EDP_x（可选）屏幕驱动显示,提供更好效果并提供逐行的高清晰的视频显示，支持高品质功放音频输出。板卡还集成了自动温控、LED指示灯、按键、遥控、光控等便捷功能。

2、产品特点

(1) 支持4K60（最大4096x2160@60）HDMI/DP 输入，支持4K60 DP输出。

(2) 支持内置OPS（最大4096x2160@60）输入。（可选）

(3) 支持输入信号0度、180度、水平镜像、垂直镜像方向显示。

(4) 支持按键+遥控操作。

(5) 支持4K V_BY_ONE屏显示，支持单分区，双分区VBO屏，支持最大8LAN VBO液晶屏。支

      持最大4LAN通道EDP_x(可选)  4K液晶屏。 支持PWM背光调制。

(6) 支持各种非常规分辨率条型屏驱动，如（3840x540、3840x1080等）。

(7) 支持高品质功放音频输出（支持最大10W高功率喇叭）。

(8) 支持自动风扇的温控调节。

(9) 支持电源板供电或DC供电（二选一）。

(10) 支持AD转换扩展，可接如光感模块、温控模块等。感应外界环境亮度实现自动调节显示亮

     度。（可选）

(11) 支持无信号自动待机，有信号输入自动唤醒功能。支持无信号待机时间选择。

(12) 支持最大横竖16x16内任意拼接显示，支持串口扩展上位机操控。

(13) 支持机器码（地址码），行列地址眼见即所得，填入控制软件即可，再也不用为计算二进

     制而烦恼。

(14) 外接串口控制板可以实现串口对拼接板卡的级联控制。

(15) 适用国家标准待机能耗。
